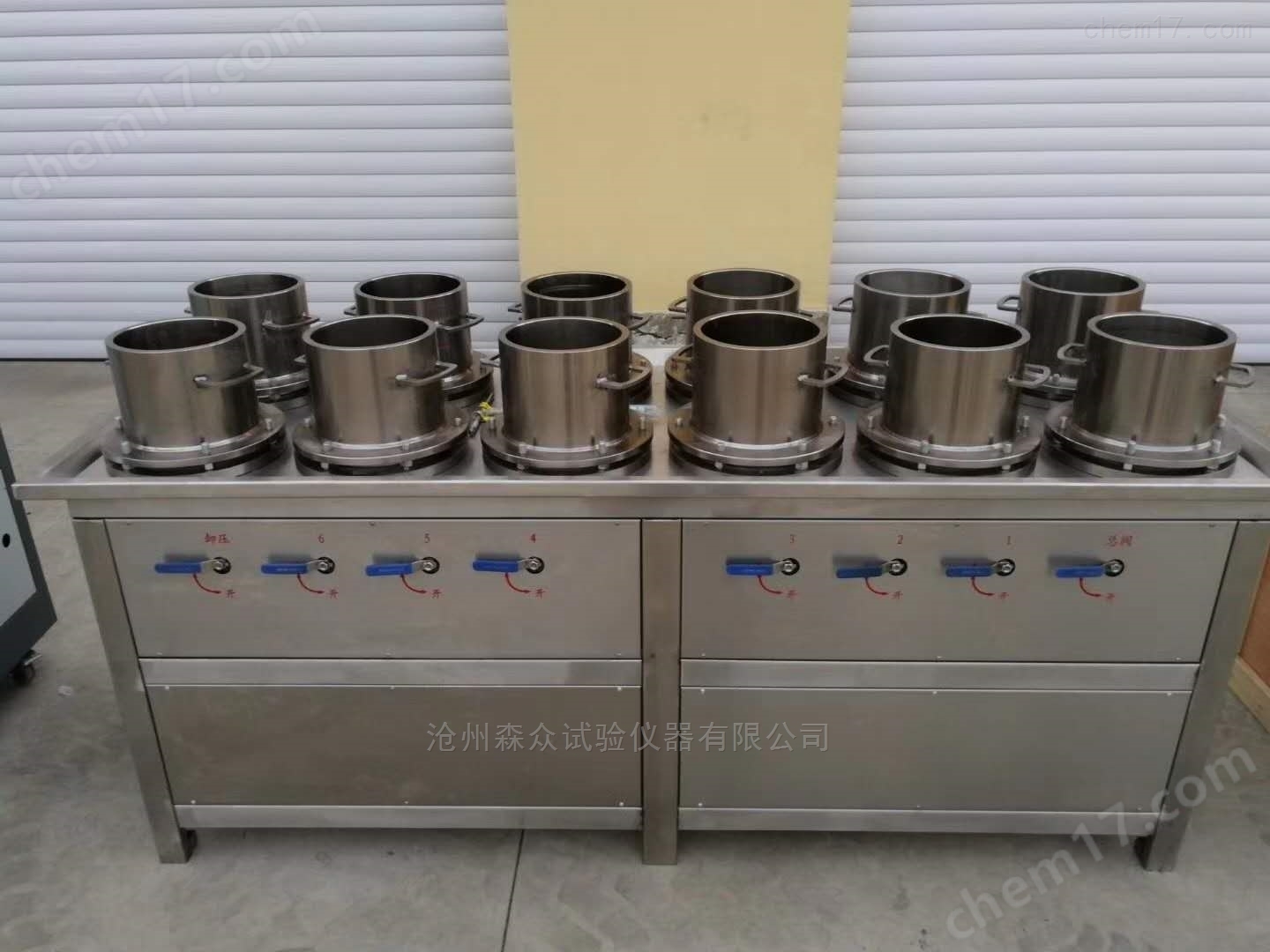

12试件混凝土抗渗仪
文章来源：雁卉 时间：2025-02-28
12试件混凝土抗渗仪HP-4.0型自动调压混凝土抗渗仪根据GB/T50081-2002《普通混凝土力学性能试验方法标准》、T0528-94、GBJ81-85等标准要求研发生产而成，用于测定如水工建筑、水下、水中、地下和其它建筑工程，要求建筑物具有特殊的性能——抗渗性能。混凝土抗渗仪所谓抗渗性能是指构筑物所使用的材料能抵抗水或其它液体（轻油、重油）介质在压力作用下渗透的性能。12试件混凝土抗渗仪主要技术参数1、大工作压力：4mpa2、工作方式：自动恒压（数显型：自动恒压且自动升压）3、一次可作试件数：6个4、试模几何尺寸（亦称主模） 模腔上口直径：φ174.8mm 模腔下口直径：φ185mm 高度：153mm5、柱塞泵参数： 流量：0.16L/min6、电动机： 功率：120W 电源：380V-50HZ7、外形尺寸：950×800×950mm8、质量：≈220kg主要工作原理及其机构（见附图一）混凝土抗渗仪是利用密封容器内压力处处相等的原理（水位差疏忽不计），以水泵对整个系统输压，并通过电接点压力表或压力控制器加压压力的大小来实现压力水由下向上渗透压装在试模中的试件，从而测定试件抗渗性能和计算其抗渗标号的仪器。HP-4.0型砼抗渗仪主要由箱体、工作台，由不锈钢面板制成，并安装有6个模座及36个M12螺栓，用于安装试模之用。供压系统，由电动机、动力箱、水泵、水包、*阀，管道等组成，电动机用于向系统提供动力源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水泵，水泵用以向整个系统提供水压，水包用以稳定供应系统的水压，并起水压源，动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水压，并起水压源的分流作用；*阀安装字水包中央，*阀的作用是确保系统压力不大于4MPA4、操作台，主要由电器控制和控制阀组成。
